Nháy led dùng 555 và 4017

00.00 ₫

Thông Tin :


Nháy led dung ic555 và 4017


Mạch này gồm có 3 phần:
Phần đầu sử dụng IC555 để tạo ra xung clock, xung clock nầy được cung cấp cho IC4017 ở phần sau.
Phần thứ hai sử dụng IC4017 để tạo ra bộ đếm thập phân
Phần thứ 3 chỉ là phần hiển thị.
Trong mạch chỉ sử dụng 8 ngõ ra cho 8 đèn led, tuy nhiên chúng ta có thể sử dụng cả cổng Q8 và Q9 để tạo ra một mạch nhấp nháy cho 10 đèn.

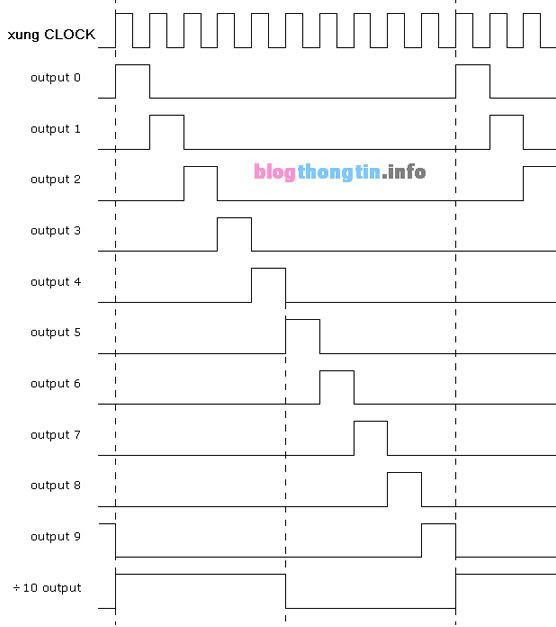

khi xung clock vào 4017 nó sẽ đếm theo quy luật sau

ngõ ra Q0 nhảy lên mức 1 tương ứng với 5V (đèn 1 sáng) sau 1 thời gian cực ngắn nó sẽ xuống mức 0 (đèn 1 tắt)

sau đó Q1 sẽ nhảy lên mức cao 5V ( đèn 2 sáng) sau 1 thời gian cực ngằn nó s2 xuống mức 0 đèn 2 sẽ tắt

cứ như thế cho đến hết các đèn...


để chỉnh nhanh hay chậm sự nháy của đèn ta chỉnh giá trị tụ và trở ngay con IC 555 vì nó tạo ra tốc độ xung clock
Xem kĩ datasheet mắc cho đúng số chân






Phạm Huấn
